產品詳情

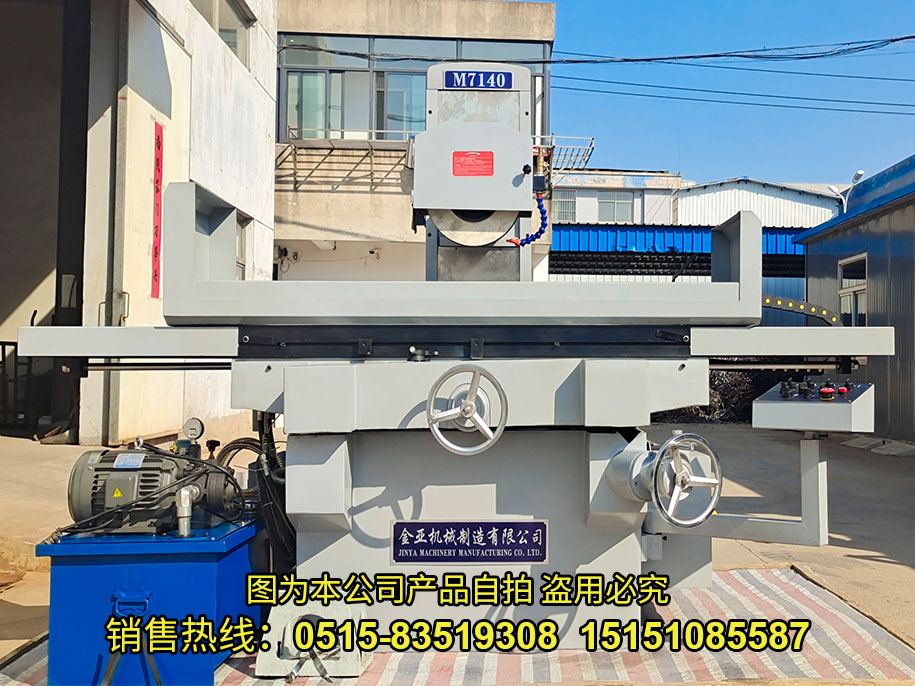

| 技術規格 | 單位 | 7140 |
| 工作臺工作面尺寸(長X寬X高) | mm | 1000*400*405 |
| 工作臺縱向移動量 | mm | 1020 |
| 工作臺橫向移動量 | mm | 440 |
| 工作臺面至主軸中心 距離 | mm | 580 |
| 工作臺 承受量 | kg | 400 |
| 工作臺臺面尺寸(長X寬) | mm | 1000*400 |
| 工作臺T型槽 | mmxn | 18*3 |
| 工作臺速度 | m/min | 0-26 |
| 前后自動進給量(無級變速) | mm | 0.5-20 |
| 前后手輪進刀量 | mm | 0.02/格 4/圈 |
| 砂輪尺寸(外徑X寬X內徑) | mm | 350*32*127 |
| 主軸轉速 | r/min | 1450 |
| 微調機構每圈升降量 | mm | 0.04 |
| 微調機構每格進給量 | mm | 0.001 |
| 主軸電機 | kw | 5.5(Y132S-4 B5) |
| 機床外形尺寸(長X寬X高) | mm | 2660*1790*1917 |
| 包裝尺寸(長X寬X高) | mm | 2800*1990*2180 |
| 毛重、凈重 | kg | 4400/4000 |
1、機床的清洗
機床出廠前已經用防銹油防銹,為保證有較佳操作及潤滑效果,在操作三軸動作前,請先清洗以下四處地方:
1) 立柱上下導軌 (拆卸立柱后罩);
2) 工作臺和拖板導軌;
3) 鋼球和保持架;
4) 床身托板導軌面 (V、平槽)。
2、機床的工作臺安裝
本機運送時,除工作臺外,均為整體,以保證滾珠導軌表面不受損傷。當工作臺采用同步帶傳動時,按照下述步驟進行安裝:
1) 將工作臺輕輕側立于托板上;
2) 用M8*40內六角螺釘將同步帶固定座安裝于工作臺面上;
3) 將鋼球及其保持架組合安放在V形導軌上;
4) 抬起工作臺,輕輕放于鋼球保持架上,為防止鋼球及滑軌受損,須小心放置;
5) 將工作臺輕輕推向一端,注意防止工作臺翹頭,再將同步帶從動輪座安裝在托板相應位置;
6) 同步帶使用日久,將會變松,使工作臺無法順利地移動,這時 須調整托板一端的同步帶調整螺栓到足夠緊的程度。
3、機床的保養(潤滑)
| 潤滑點 | 工作臺導軌 | 立柱導軌和絲桿 | 拖板(床身)導軌和絲桿 |
| 周期 | 自動 | 每班2次 | 每班2次 |
| 方法 | 每次用潤滑泵打5次 | 每次用潤滑泵打3次 | |
| 種類 | 30號液壓油 | ||
| 種類 | 40號液壓油 | ||
| 種類 | 30號汽輪機油 | ||
金亞機械在結合 磨床制造技術與經驗的基礎上,研發設計的專業磨床系列產品,主要品種有:M618、M820、M270、M250、M7125、M3060等一系列手動、電動液壓平面磨床,具有操作簡單方便、噪聲低、加工精度高、機械性能穩定、液壓系統平穩可靠、使用壽命長的特點,適用于各種模具、陶瓷等磨削加工。
